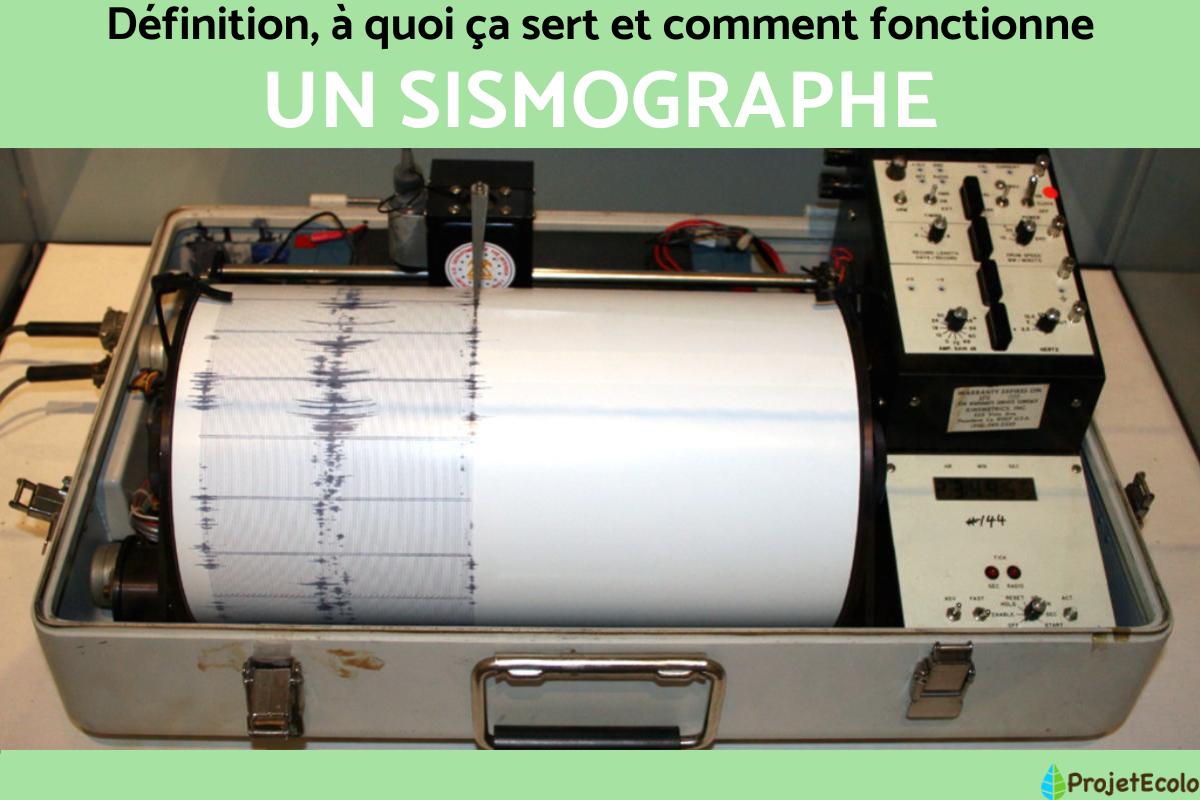

Sismographe : Définition, à quoi ça sert et comment ça fonctionne

Un sismographe est un instrument conçu pour détecter et enregistrer les mouvements de la terre, tels que ceux qui se produisent lors d'un tremblement de terre. Son fonctionnement repose sur un principe simple : pendant que la surface de la terre se déplace, une partie de l'appareil, généralement un pendule ou une masse suspendue, reste immobile en raison de son inertie.

Le sismographe convertit ces mouvements en signaux électriques ou en enregistrements graphiques appelés sismogrammes, qui indiquent l'intensité, la direction et la durée des vibrations. Ces données sont importantes pour les sismologues, car elles leur permettent d'étudier les caractéristiques des tremblements de terre, la structure interne de la Terre et d'améliorer les systèmes d'alerte précoce.

Les sismographes sont essentiels dans les régions sujettes à l'activité sismique et dans la recherche géologique. Ils contribuent ainsi à sauver des vies et à mieux comprendre notre planète.

Ce dispositif a été inventé en 132 après J.-C. par le scientifique chinois Zhang Heng, qui a créé le premier dispositif connu de détection des tremblements de terre, appelé « sismoscope ». Cet instrument était étonnamment ingénieux pour l'époque. Il se composait d'un récipient en bronze en forme de vase, sur la surface duquel étaient sculptés huit dragons, chacun avec une petite balle dans la bouche. Autour du récipient se trouvaient huit crapauds en bronze à la bouche ouverte, placés juste en dessous des dragons. Lorsqu'un tremblement de terre se produisait, un mécanisme interne faisait tomber l'une des boules dans la bouche du crapaud correspondant à la direction de la secousse. Bien qu'il ne puisse pas enregistrer l'intensité ou la durée du tremblement de terre, ce dispositif permettait d'identifier la direction des ondes sismiques, ce qui le rendait très utile pour alerter les autorités en cas de catastrophe potentielle.

Au fil du temps, cette idée a été affinée et, au XIXe siècle, le développement des sismographes modernes a été mené par des scientifiques tels que le physicien écossais James Alfred Ewing, qui a conçu un modèle plus précis pour mesurer les vibrations sismiques. Cela a marqué le début de la sismologie en tant que science moderne, permettant d'enregistrer et d'analyser les mouvements telluriques de manière beaucoup plus détaillée.

Un sismographe sert à mesurer, enregistrer et analyser les mouvements du sol, raison pour laquelle il joue un rôle clé dans l'étude de l'activité sismique et d'autres applications liées à la terre.

Ces instruments sont capables de capter les ondes sismiques générées par les tremblements de terre, ce qui permet de déterminer la magnitude, l'épicentre et la profondeur de l'événement. Ces informations sont essentielles pour évaluer l'impact potentiel et coordonner les interventions d'urgence.

Pour surveiller les ondes sismiques, des réseaux de stations sismiques sont utilisés en permanence pour suivre et étudier les mouvements de la Terre. Il est ainsi possible de détecter les moindres secousses, qui peuvent être des indicateurs d'une activité géologique future, comme des répliques ou des éruptions volcaniques.

Les données recueillies par les sismographes permettent d'étudier la structure interne de la Terre, comme la composition du manteau et du noyau, car les ondes sismiques se comportent différemment lorsqu'elles traversent des matériaux différents. C'est grâce à l'interprétation des ondes sismiques que nous connaissons la densité et la composition des différentes couches de la Terre, telles que le manteau et le noyau.

Bien qu'il ne soit pas possible de prédire exactement quand un tremblement de terre se produira, les sismographes aident à identifier les schémas d'activité sismique dans des régions spécifiques, ce qui permet d'évaluer les risques et de planifier des mesures d'atténuation. Dans les systèmes modernes, les sismographes sont intégrés aux réseaux d'alerte précoce. Dès qu'ils détectent des ondes sismiques primaires (qui sont généralement moins dommageables), ils peuvent déclencher des alarmes avant l'arrivée d'ondes secondaires plus destructrices, ce qui permet de gagner de précieuses secondes pour évacuer les lieux ou prendre des précautions.

Ils sont également utilisés dans des activités telles que la prospection pétrolière, gazière et minière, où les ondes sismiques aident à cartographier les structures souterraines.

Le fonctionnement d'un sismographe repose sur les principes physiques de l'inertie et la vibration. Bien qu'il existe plusieurs types de sismographes, ils partagent tous une conception de base qui leur permet d'enregistrer les mouvements du sol en réponse aux ondes sismiques générées par un tremblement de terre. Voyons de plus près comment fonctionne un sismographe :

Principales parties d'un sismographe

• Masse suspendue (ou pendule) : une masse lourde qui reste au repos grâce à l'inertie, même lorsque le sol bouge.
• Structure fixe : le boîtier ou le cadre du sismographe qui est fermement relié au sol et se déplace avec lui lors d'un tremblement de terre.
• Système d'enregistrement : il peut s'agir d'un crayon qui dessine sur du papier en mouvement, d'un capteur électromagnétique qui convertit les vibrations en signaux électriques, ou d'un dispositif numérique qui enregistre directement les données.

Comment fonctionne un sismographe ?

1. Lorsqu'un tremblement de terre se produit, la structure du sismographe vibre avec le sol.
2. Cependant, en raison de son inertie, la masse suspendue a tendance à rester dans sa position initiale. Ce contraste entre le mouvement du sol et celui de la masse génère un déplacement relatif qui peut être mesuré et enregistré.
3. Selon la conception du sismographe, les vibrations du sol sont converties en signaux mécaniques ou électriques, .
4. Ces signaux sont représentés sur un graphique continu appelé sismogramme, qui montre comment l'intensité des vibrations varie dans le temps.

Types d'ondes sismiques détectées

• Ondes P (primaires) : ce sont les premières à atteindre le sismographe, car elles se déplacent le plus rapidement. Elles compriment et dilatent le sol dans le même sens de propagation.
• Ondes S (secondaires) : elles arrivent après les ondes P et provoquent des mouvements perpendiculaires à la direction de propagation.
• Ondes de surface : elles sont plus lentes, mais ont tendance à causer plus de dégâts parce qu'elles se déplacent près de la surface.

Les modèles les plus récents sont électroniques et numériques. Au lieu de crayons et de papier, ils utilisent des accéléromètres et des capteurs électromagnétiques pour transformer les vibrations en données numériques. Ces données sont transmises en temps réel à des centres de surveillance pour une analyse rapide.

Les sismographes sont calibrés pour enregistrer des mouvements de différentes intensités. Certains détectent de très légères secousses, imperceptibles pour l'homme, tandis que d'autres sont conçus pour résister et mesurer des mouvements de grande ampleur.
